Ratgeber

Phasenanschnittsteuerung vs. Frequenzumrichter: Unterschiede

· 9 Min. Lesezeit

Eine Ständerbohrmaschine mit Drehstrommotor hängt an einem Drehzahlregler aus dem Baumarkt. Sie läuft langsamer, brummt laut und steht still, sobald der Bohrer in Stahl greift. Kaputt ist da nichts. Der Regler arbeitet mit Phasenanschnitt und senkt die Spannung, der Motor bräuchte eine andere Frequenz. Welche Technik zu Ihrer Maschine passt, entscheidet fast immer der Motortyp. Unten finden Sie die Unterschiede in sieben Punkten und danach eine Empfehlung je Anwendung.

So arbeitet die Phasenanschnittsteuerung

Das Haushaltsnetz liefert 230 V Wechselspannung mit 50 Hz, also 100 Halbwellen pro Sekunde. Bei der Phasenanschnittsteuerung sperrt ein Triac (ein elektronischer Wechselstromschalter, bei großen Leistungen auch zwei gegenparallele Thyristoren) jede Halbwelle zunächst. Erst nach einer einstellbaren Verzögerung, dem sogenannten Zündwinkel, schaltet er durch. Der Verbraucher bekommt nur den hinteren Teil jeder Sinuskurve. Gesteuert wird der Zündwinkel über ein Potentiometer oder eine digitale Elektronik. Die Schaltung ist einfach aufgebaut und günstig herzustellen.

Je später der Triac zündet, desto geringer ist der Effektivwert der Spannung und desto weniger Leistung kommt an. An der Netzfrequenz von 50 Hz ändert sich dabei nichts. Für Heizungen spielt das keine Rolle. Motoren, deren Drehzahl am Netztakt hängt, kommen mit dieser Art der Steuerung schlecht zurecht.

Eine Phasenanschnittsteuerung ist für ohmsche und induktive Lasten geeignet: Heizstäbe, Lötkolben, Infrarotstrahler, Glühlampen, konventionelle Transformatoren und Motoren mit Kohlebürsten. Für Licht mit elektronischem Vorschaltgerät gibt es eine verwandte Technik, die Phasenabschnittsteuerung (mehr dazu weiter unten).

Was ein Frequenzumrichter anders macht

Ein Frequenzumrichter (kurz FU) baut die Spannung komplett neu auf, in drei Stufen:

  • Gleichrichter: macht aus den 230 V Wechselspannung Gleichspannung.
  • Zwischenkreis: Kondensatoren glätten und speichern diese Gleichspannung.
  • Wechselrichter: Transistoren (verwendet werden meist IGBT) schalten daraus per Pulsweitenmodulation eine neue Wechselspannung mit frei wählbarer Frequenz.

Die Drehzahl eines Asynchronmotors folgt der Frequenz. Ein vierpoliger Motor dreht an 50 Hz mit knapp 1500 Umdrehungen pro Minute, an 25 Hz mit etwa der Hälfte. Damit der magnetische Fluss im Motor gleich groß ist, senkt der Umrichter die Spannung im selben Verhältnis mit (U/f-Kennlinie): 25 Hz bekommen rund 115 V. Der Motor läuft langsamer, sein Drehmoment bleibt erhalten. In der Industrie werden Frequenzumrichter deshalb an Pumpen, Lüftern, Kompressoren und Förderbändern eingesetzt.

Einphasige Umrichter wie der Frequenzumrichter Voltado FU 750 für 230-V-Netze erzeugen aus der Steckdosenspannung ein Drehstromsystem für Motoren bis 750 W. Der Frequenzbereich reicht von 1 bis 50 Hz und lässt sich auf bis zu 99 Hz erweitern.

Phasenanschnittsteuerung und Frequenzumrichter im direkten Vergleich

Beide Verfahren verfolgen das gleiche Ziel: eine einstellbare Leistung oder Drehzahl. Die Tabelle fasst die sieben Kriterien zusammen.

KriteriumPhasenanschnittsteuerungFrequenzumrichter
FunktionsprinzipTriac oder Thyristor schneidet jede Halbwelle an, 50 Hz unverändertGleichrichter, Zwischenkreis, Wechselrichter erzeugen neue Frequenz (z. B. 1–50 Hz)
Geeignete LastenHeizstäbe, Lötkolben, Infrarotstrahler, Universalmotoren mit KohlebürstenDrehstrom-Asynchronmotoren, je nach Gerät auch Kondensatormotoren
DrehmomentverhaltenBei Asynchronmotoren starker Einbruch, Universalmotor behält viel KraftÜber weiten Drehzahlbereich nahezu konstant
WirkungsgradRegler selbst verlustarm, Asynchronmotor wird am Regler warmWenige Prozent Verlust im Umrichter, bei Pumpen deutliche Einsparung
Störungen/EntstörungOberschwingungen, Funkstörungen, Entstördrossel im ReglerHochfrequente Taktung, Netzfilter und geschirmte Motorleitung
Preis (Voltado)3000ip 59,95 €, 6000ip 76,90 €FU 750: 98,00 €
MontageStecker und Kupplung, sofort nutzbarAnschluss durch Elektrofachkraft, Motor passend verschalten

Drehmoment: der Punkt, an dem die Wahl fällt

Bei einem Asynchronmotor hängt das Drehmoment ungefähr am Quadrat der Spannung. Halbiert der Regler die Spannung, sind bei 50 Hz nur noch etwa ein Viertel des Moments übrig. Unter Last reicht das oft nicht. Der Schlupf steigt, die Wicklungen ziehen hohen Strom und werden heiß. Dazu brummt der Motor deutlich lauter, weil der angeschnittene Strom voller Oberschwingungen steckt.

Bei Kondensatormotoren wird es noch heikler. Der Kondensator ist auf Nennspannung und 50 Hz abgestimmt, die Phasenverschiebung zwischen Haupt- und Hilfswicklung stimmt am Regler nicht mehr. Der Lauf wird unruhig, die Erwärmung erhöht sich, die Lebensdauer sinkt.

Ein Universalmotor (Reihenschlussmotor mit Kohlebürsten) reagiert anders. Seine Drehzahl hängt an der Spannung, er entwickelt gerade bei geringer Drehzahl ein hohes Moment. Deshalb wird der Phasenanschnitt in Staubsaugern, Bohrmaschinen und Oberfräsen seit Jahrzehnten eingesetzt.

Konkret heißt das: Für Kondensator- und Drehstrommotoren ist ein Phasenanschnittregler die falsche Wahl, hier gehört ein Frequenzumrichter hin. Beim Kohlebürstenmotor wäre der Umrichter dagegen nutzlos.

Wirkungsgrad und Stromverbrauch

Bei ohmschen Lasten arbeitet eine Phasenanschnittsteuerung sehr verlustarm. Im Triac selbst geht wenig Energie verloren, und was der Heizstab nicht bekommt, zieht er auch nicht aus dem Netz. Wer einen 3000-W-Heizstab auf 1500 W herunterregelt, zahlt grob die Hälfte.

Beim Frequenzumrichter lohnt sich die Rechnung vor allem bei Pumpen und Lüftern. Hier gilt das Affinitätsgesetz: Die Leistung sinkt mit der dritten Potenz der Drehzahl. Läuft eine Pumpe konstant mit 80 % Drehzahl, braucht sie rechnerisch nur noch rund 51 % der Leistung, bei 50 % Drehzahl sind es 12,5 %. Wie sich das bei der Filteranlage auswirkt, beschreibt unser Ratgeber zum Thema Poolpumpe in der Drehzahl regeln.

Störungen und Entstörung

Bei der Phasenanschnittsteuerung schaltet der Triac mitten in der Halbwelle ein. Der steile Stromanstieg erzeugt Oberschwingungen und Funkstörungen, die sich im Radio als Knistern bemerkbar machen können. Gute Regler verwenden deshalb neben dem Triac eine Entstördrossel und einen Kondensator.

Die Oberschwingungen können auch Ton- und Videoanlagen stören, die an derselben Leitung angeschlossen sind. Beim Frequenzumrichter takten die Transistoren im Kilohertzbereich. Dagegen helfen ein Netzfilter am Eingang und eine geschirmte Motorleitung, deren Schirm beidseitig aufgelegt wird. Welche Leitung und welche Länge zulässig sind, steht in der Anleitung des Herstellers.

Preis und Montage

Ein Phasenanschnittregler mit Schutzkontaktstecker und Kupplung ist schnell angeschlossen: Stecker in die Steckdose, Verbraucher in die Kupplung. Der Voltado 3000ip (59,95 €) schafft 1800 W Dauerlast und 3000 W Spitzenlast, der digitale Voltado 6000ip (76,90 €) 3500 W Dauerlast in 100 Stufen. Vorsicht bei Motoren: Beim Anlauf ziehen sie häufig ein Vielfaches ihrer Nennleistung, rechnen Sie deshalb mit der Dauerlast.

Geöffneter Klemmkasten eines Drehstrommotors mit Brücken in Dreieckschaltung
Am Klemmkasten wird der Motor für den Betrieb am einphasigen Umrichter in Dreieck geschaltet.

Der FU 750 kommt ohne Anschlusskabel, Anschluss und Inbetriebnahme gehören in die Hand einer Elektrofachkraft. Erst danach stellen Sie die gewünschte Drehzahl ein. Für Betriebe schreibt die DGUV Vorschrift 3 vor, dass elektrische Anlagen nur von einer Elektrofachkraft oder unter deren Leitung und Aufsicht errichtet und geändert werden. Am Motor selbst zählt das Typenschild: Steht dort 230/400 V, wird er für den einphasigen Umrichter in Dreieck geschaltet. Motoren über 750 W brauchen einen entsprechend stärkeren Umrichter eines anderen Anbieters. Der kostet meist ein Mehrfaches.

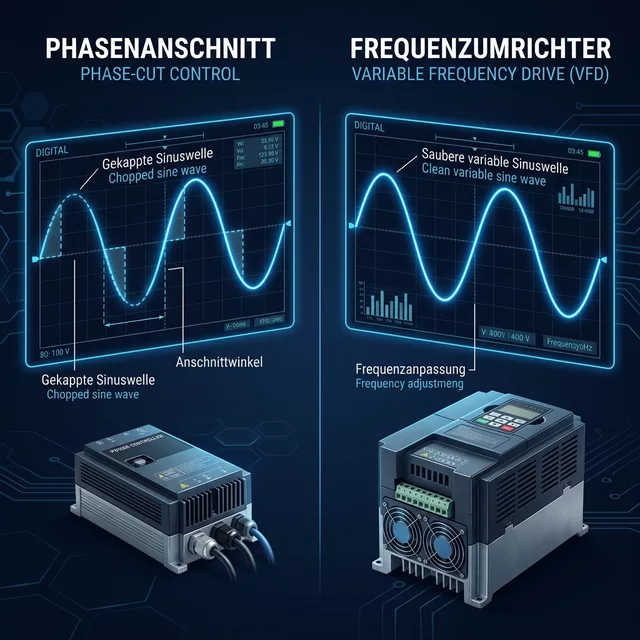

Infografik: Angeschnittene Sinuswelle einer Phasenanschnittsteuerung neben der vollständigen Sinuswelle eines Frequenzumrichters, mit passenden Anwendungen
Links angeschnittene Halbwellen bei 50 Hz, rechts die vollständige Sinuswelle aus dem Umrichter mit einstellbarer Frequenz.

Grenzen beider Verfahren

Eine Phasenanschnittsteuerung ist laut den Herstellerangaben unserer Regler nicht geeignet für Synchronmotoren, elektronisch geregelte Geräte und Motoren mit Anlaufkondensator. Elektronische Geräte mit eigener Steuerung (Akku-Ladegeräte, Netzteile, moderne Werkzeuge mit Sanftanlauf) bekommen am Regler statt der sinusförmigen Spannung ein angeschnittenes Signal, das ihre Elektronik durcheinanderbringt. Kühlschränke mit ihrem Verdichter gehören ebenfalls nicht an einen Phasenanschnittregler.

Der Frequenzumrichter hat andere Grenzen:

  • Die Leistungsgrenze ist fest. Am FU 750 ist bei 750 W Schluss.
  • Viele Motoren kühlen sich über ein Lüfterrad auf der eigenen Welle. Läuft der Motor lange mit sehr niedriger Drehzahl und voller Last, fehlt ihm Kühlluft.
  • Universalmotoren mit Kohlebürsten lassen sich am Umrichter nicht sinnvoll regeln.
  • Über 50 Hz steigt die Drehzahl, das Drehmoment sinkt aber, weil die Ausgangsspannung nicht weiter mitwachsen kann.

Beim Einsatz in der Werkstatt ist die Wahl zwischen beiden Verfahren deshalb selten eine Frage des Geldes. Wer den Motortyp kennt, hat die Antwort in der Regel schon.

Licht dimmen: Anschnitt oder Abschnitt?

Bei Lampen und Leuchten heißt die Steuerung schlicht Dimmer. Dimmer arbeiten entweder mit Phasenanschnitt oder Phasenabschnittsteuerung, und die Wahl hängt am Leuchtmittel. Glühlampen und Halogenlampen am konventionellen Transformator lassen sich per Anschnitt sauber dimmen, die Helligkeit von Glühlampen folgt direkt der Leistungsaufnahme.

Für elektronische Transformatoren und die meisten dimmbaren LED-Leuchtmittel wird die Phasenabschnittsteuerung eingesetzt. Sie schaltet direkt nach dem Nulldurchgang ein und vor dem nächsten Nulldurchgang wieder ab. Ein Anschnitt-Dimmer an kapazitiver Last erzeugt einen hohen Einschaltstrom, ein Abschnitt-Dimmer am induktiven Trafo Spannungsspitzen beim Abschalten. Auf dem Dimmer zeigen Kennbuchstaben, welche Last angeschlossen werden darf:

  • R für ohmsche Lasten wie Glühlampen und Halogenlampen mit 230 V
  • L für induktive Last (konventioneller Trafo), hier ist Phasenanschnitt erforderlich
  • C für kapazitive Last, also elektronische Transformatoren, bei denen die Phasenabschnittsteuerung verwendet wird

Universaldimmer erkennen den angeschlossenen Verbraucher und arbeiten entsprechend als An- oder Abschnittdimmer. Eine LED-Lampe lässt sich nur dann gedimmt betreiben, wenn sie ausdrücklich als dimmbar gekennzeichnet ist. Eine nicht dimmbare Lampe flackert am Dimmer oder lässt sich gar nicht regeln. Bei Leuchten mit fest eingebauter LED steht die Dimmbarkeit in der Anleitung, auf dimmbaren Leuchtmitteln oft auch die passende Dimmerart. Für Motoren taugt ein Lichtdimmer dagegen nicht. Speziell Unterputzmodelle sind oft nur für einige hundert Watt ausgelegt und haben keine Reserve für den Anlaufstrom eines Motors, der beim Einschalten kurz ein Vielfaches seines Nennstroms zieht.

Welche Lösung für welche Anwendung?

AnwendungEmpfehlungGrund
Heizstab im Pufferspeicher, HeizpatroneRegler 6000ipHeizwiderstand, hohe Dauerleistung
Lötkolben, InfrarotstrahlerRegler 3000ipWiderstand mit kleinen Leistungen
Staubsauger, Oberfräse, WinkelschleiferRegler 3000ipUniversalmotor mit Kohlebürsten
Ständerbohrmaschine mit Drehstrommotor bis 750 WFrequenzumrichter (FU 750)Volles Drehmoment auch bei geringer Drehzahl
Poolpumpe bis 750 WFrequenzumrichter (FU 750)Affinitätsgesetz, längere Laufzeit bei weniger Strom
Motor über 750 WStärkerer FrequenzumrichterLeistungsgrenze des FU 750
Dimmbare LED-Lampe, elektronischer TrafoDimmer mit PhasenabschnittsteuerungKapazitives Vorschaltgerät

Den Unterschied zwischen Lichtdimmer und Motorregler erklärt unser Beitrag Dimmer oder Drehzahlregler genauer.

Kurze Antworten

Wie erkenne ich den Motortyp? Kohlebürsten sitzen oft hinter zwei Schraubkappen am Motorgehäuse und deuten auf einen Universalmotor. Ein separater Kondensator am Gehäuse oder im Klemmkasten zeigt einen Kondensatormotor. Steht auf dem Typenschild 230/400 V mit Dreieck- und Sternzeichen, ist es ein Drehstrommotor.

Darf ich einen Kondensatormotor kurz am Regler betreiben? Er dreht, hat aber wenig Kraft und wird warm. Für den Dauerbetrieb taugt das nicht.

Braucht ein Heizstab einen Frequenzumrichter? Nein. Für Widerstandslasten reicht die Phasenanschnittsteuerung, der Netztakt ist ihnen egal. Der günstigere Regler ist hier technisch die richtige Wahl und einfach zu bedienen.
